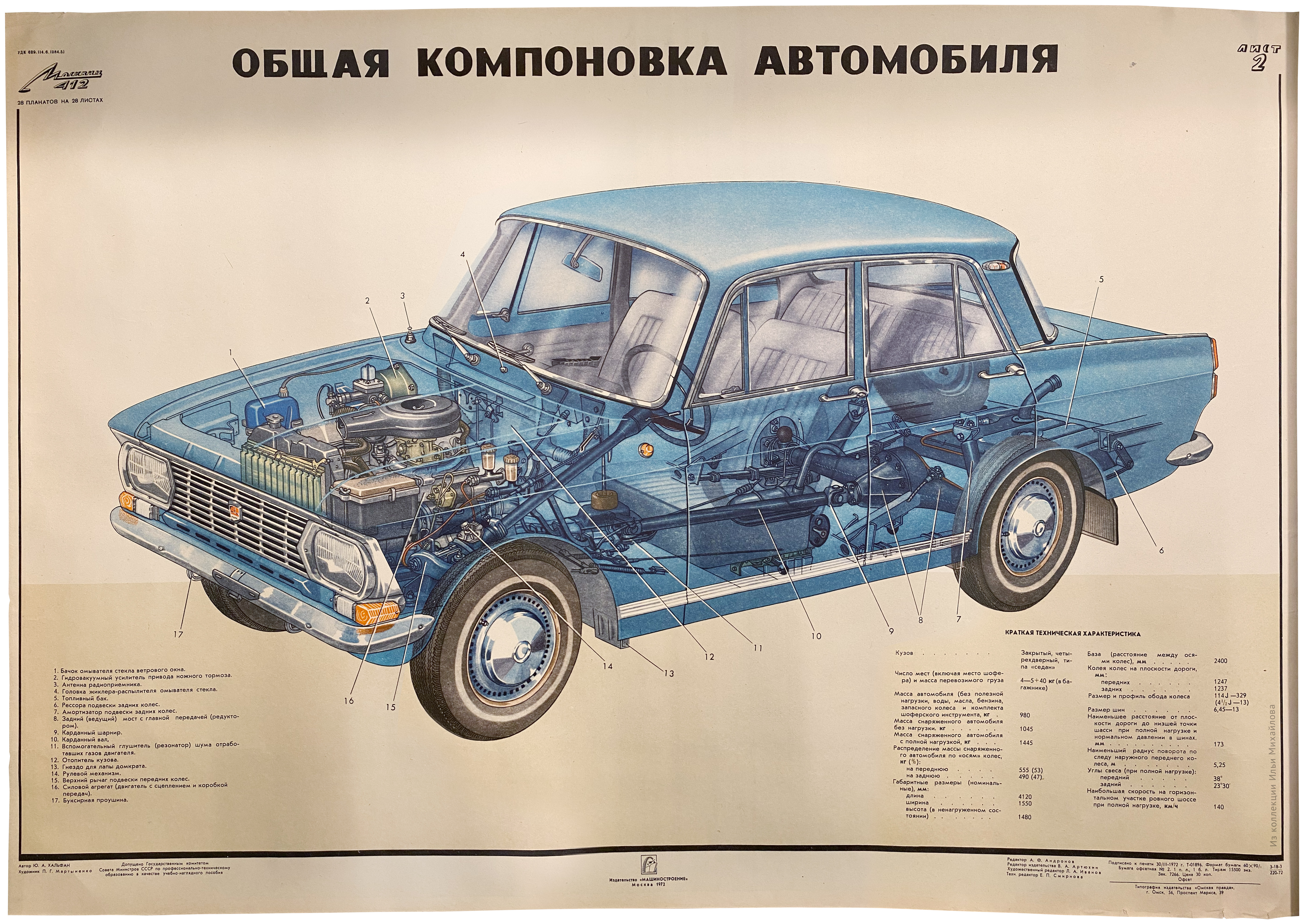

Общая компоновка автомобиля Москвич-412

Плакат №1 из серии в 28 плакатов, посвященных устройству автомобиля Москвич-412.

Лист 1. Общий вид и органы управления автомобиля

Лист 3. Общий вид двигателя

Лист 4. Устройство двигателя

Лист 23. Схема электрооборудования

Краткая техническая характеристика:
— Кузов: Закрытый, четырёхдверный, типа «седан»
— Число мест (включая место шофёра) и масса перевозимого груза: 4—5 + 40 кг (в багажнике)
— Масса автомобиля (без полезной нагрузки, воды, масла, бензина, запасного колеса и комплекта шофёрского инструмента): 980 кг
— Масса снаряжённого автомобиля без нагрузки: 1045 кг
— Масса снаряжённого автомобиля с полной нагрузкой: 1445 кг
— Распределение массы снаряжённого автомобиля по «осям» колёс: на переднюю — 555 кг (53%), на заднюю — 490 кг (47%)
— Габаритные размеры (номинальные): длина — 4120 мм, ширина — 1550 мм, высота (в ненагруженном состоянии) — 1480 мм
— База (расстояние между осями колёс): 2400 мм
— Колея колёс на плоскости дороги: передних — 1247 мм, задних — 1237 мм
— Размер и профиль обода колеса: 114J—329 (4 1/2J—13)
— Размер шин: 6,45—13
— Наименьшее расстояние от плоскости дороги до низшей точки шасси при полной нагрузке и нормальном давлении в шинах: 173 мм
— Наименьший радиус поворота по следу наружного переднего колеса: 5,25 м
— Углы света (при полной нагрузке): передний — 38°, задний — 28°30'
— Наибольшая скорость на горизонтальном участке ровного шоссе при полной нагрузке: 140 км/ч
