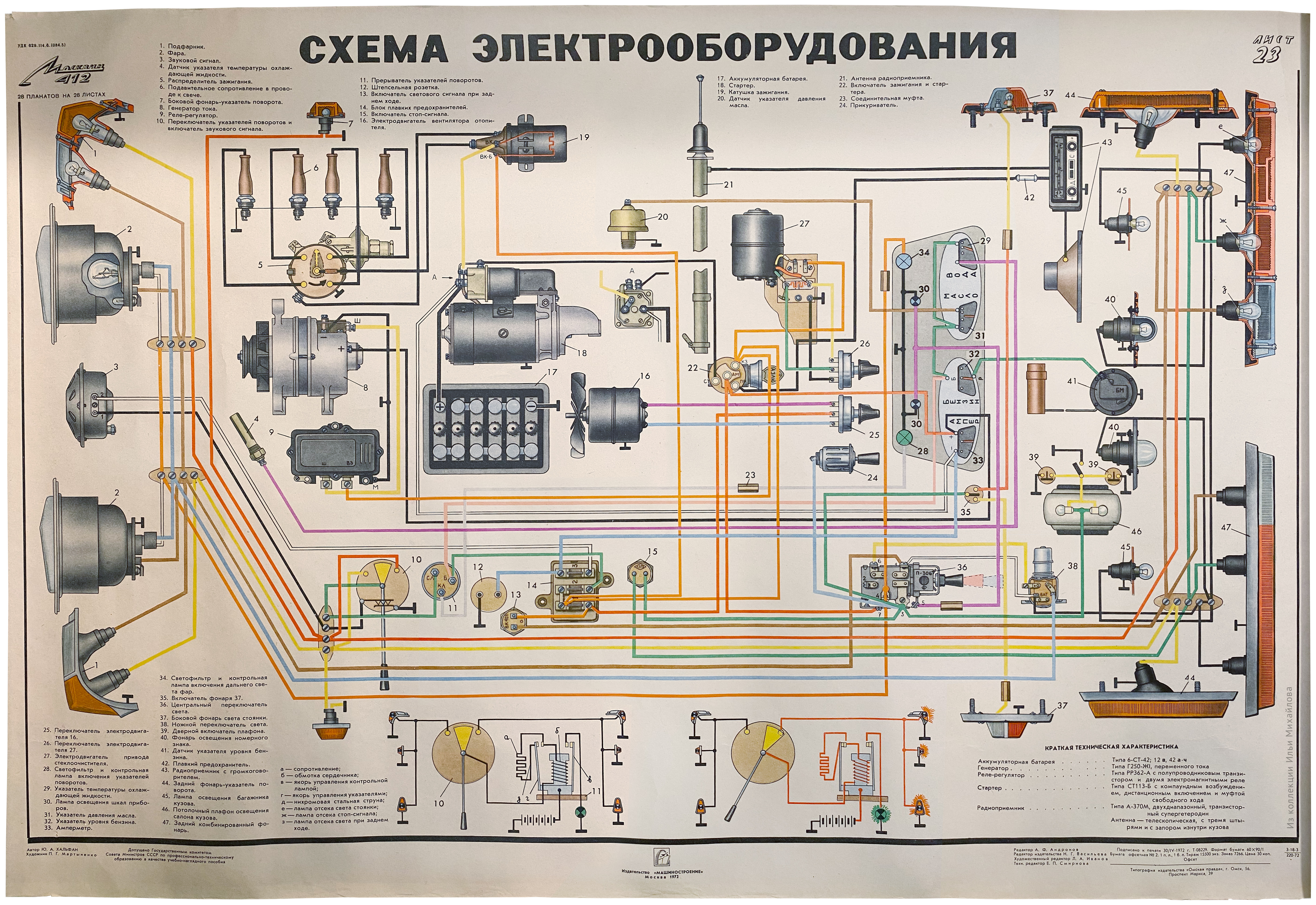

Схема электрооборудования Москвича-412

Плакат №23 из серии в 28 плакатов, посвященных устройству автомобиля Москвич-412.

Краткая техническая характеристика:
— Аккумуляторная батарея: Типа 6-СТ-42; 12 в, 42 а•ч
— Генератор: Типа Г250-Ж1, переменного тока
— Реле-регулятор: Типа РР362-А с полупроводниковым транзистором и двумя электромагнитными реле
— Стартер: Типа СТ113-Б с компаундным возбуждением, дистанционным включением и муфтой свободного хода
— Радиоприёмник: Типа А-370М, двухдиапазонный, транзисторный супергетеродин
— Антена: телескопическая, с тремя штырями и с запором изнутри кузова

Лист 1. Общий вид и органы управления автомобиля

Лист 2. Общая компоновка автомобиля

Лист 3. Общий вид двигателя

Лист 4. Устройство двигателя

Автор Ю. А. Хальфан
Художник П. Г. Мартыненко
Допущено Государственным комитетом Совета Министров СССР по профессионально-техническому образованию в качестве учебно-наглядного пособия.

Издательство «Машиностроение», Москва, 1972
Типография издательства «Омская правда»
Тираж 15 500 экз.
