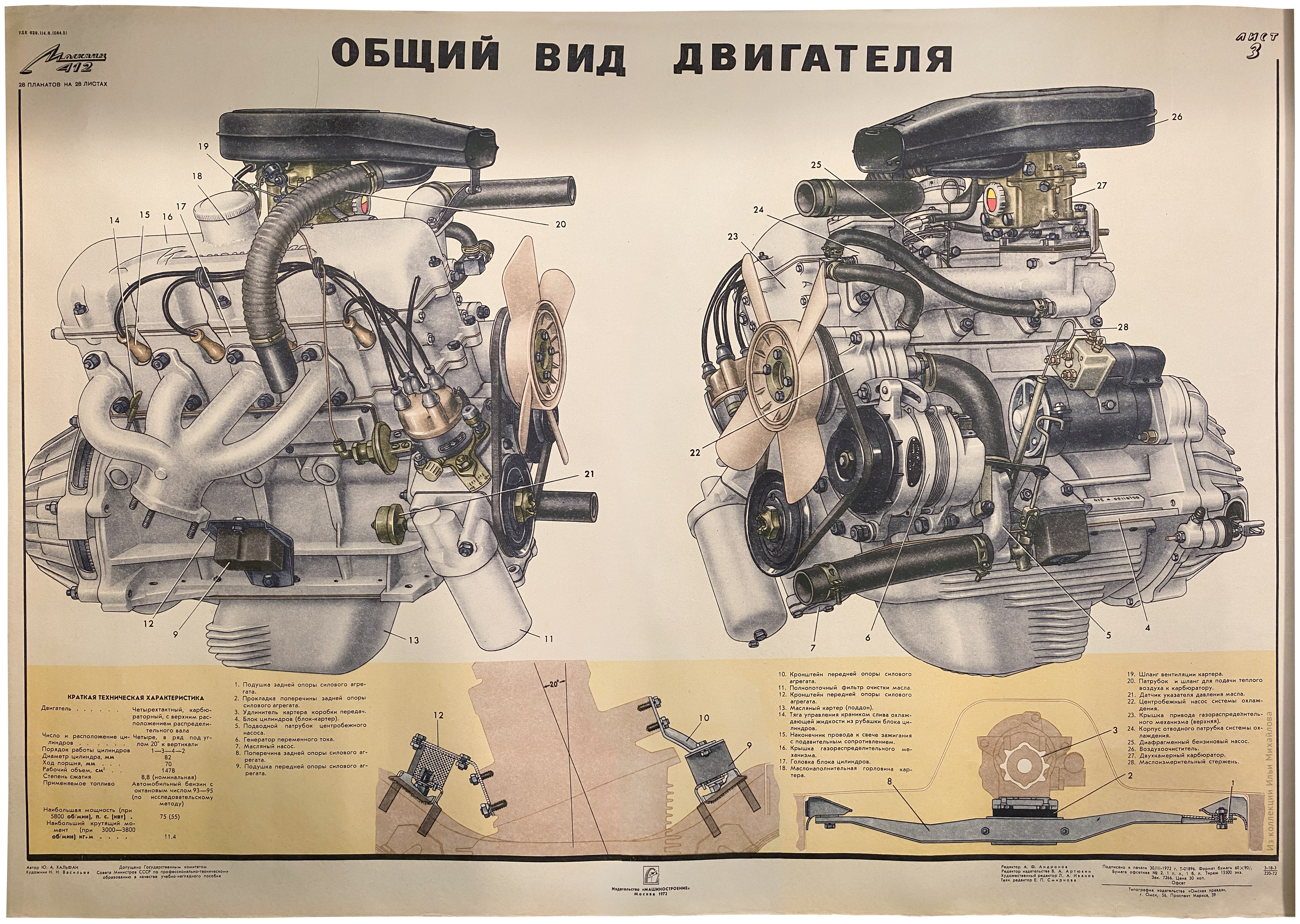

Общий вид двигателя Москвич-412

Плакат №3 из серии в 28 плакатов, посвященных устройству автомобиля Москвич-412.

Лист 1. Общий вид и органы управления автомобиля

Лист 2. Общая компоновка автомобиля

Лист 4. Устройство двигателя

Лист 23. Схема электрооборудования

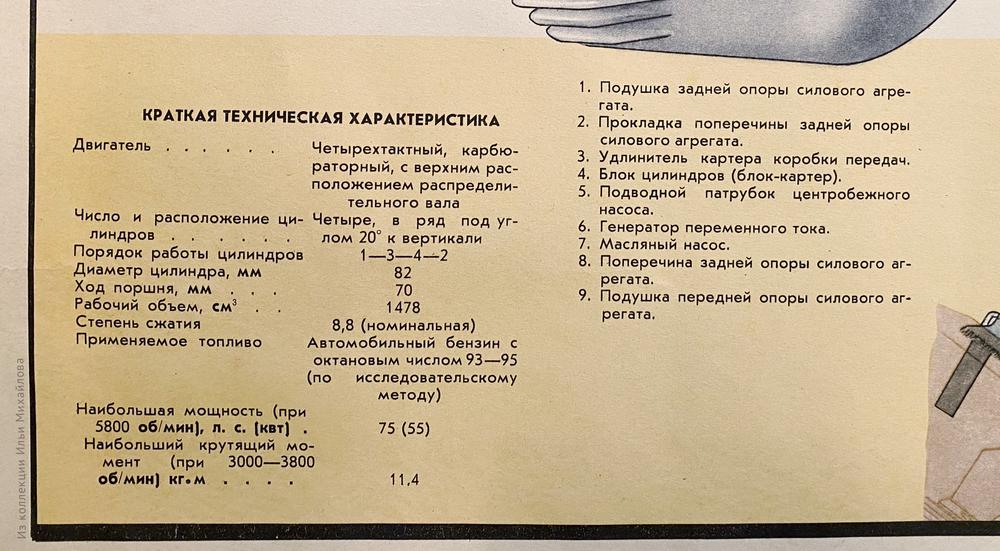

Краткая техническая характеристика:
— Двигатель: Четырехтактный, карбюраторный, с верхним расположением распределительного вала
— Число и расположение цилиндров: Четыре, в ряд под углом 20° к вертикали
— Порядок работы цилиндров: 1—3—4—2
— Диаметр цилиндра: 82 мм
— Ход поршня: 70 мм
— Рабочий объём: 1478 куб. см
— Степень сжатия: 8,8 (номинальная)
— Применяемое топливо: Автомобильный бензин с октановым числом 93—95 (по исследовательскому методу)
— Наибольшая мощность (при 5800 об/мин): 75 л. с. (55 квт)
— Наибольший крутящий момент (при 3000—3800 об/мин): 11,4 кг•м

Автор Ю. А. Хальфан
Художник П. Г. Мартыненко
Допущено Государственным комитетом Совета Министров СССР по профессионально-техническому образованию в качестве учебно-наглядного пособия.

Издательство «Машиностроение», Москва, 1972
Типография издательства «Омская правда»
Тираж 15 500 экз.
